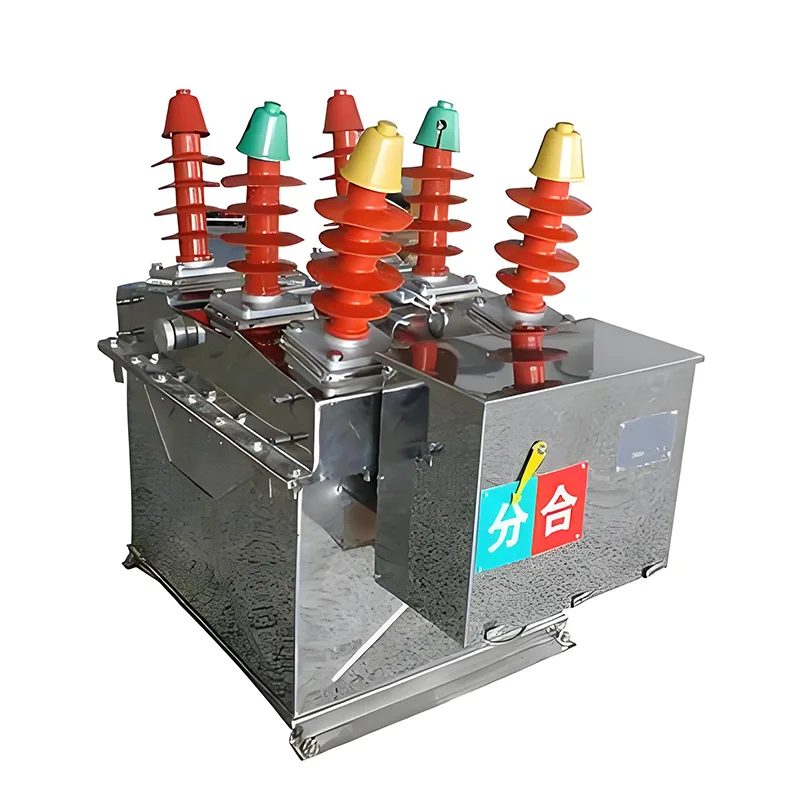

Pemutus Arus Sf6 Tegangan Tinggi

Untuk pemutus arus SF6 tegangan tinggi, Youbian yakin gas SF6 saat ini merupakan bahan isolasi terbaik. Bagaimana cara kerja gas SF6 di pemutus arus? Mengapa pengujian kelistrikan pemutus sirkuit begitu penting? Apa tindakan pencegahan saat menangani gas SF6 saat mengoperasikan pemutus sirkuit gas SF6? Silakan lanjutkan membaca untuk mempelajari semua masalah ini dan informasi lebih lanjut.

Pemutus sirkuit SF6 tegangan tinggi Youbian yang tahan lama adalah peralatan transmisi tegangan tinggi luar ruangan AC 50Hz/60Hz tiga kutub/tiang tunggal yang digunakan untuk membagi arus pengenal, arus gangguan atau jalur konversi, serta melindungi, mengendalikan, dan mengoperasikan sistem transmisi dan distribusi. Hal ini dapat mencapai operasi pembukaan dan penutupan dan penutupan otomatis yang cepat. Pemutus sirkuit ini mengadopsi prinsip desain terbaru dan memiliki karakteristik struktur sederhana, ukuran kecil, konsumsi daya rendah, konsumsi energi pengoperasian rendah, keandalan tinggi, pemasangan mudah, dan kebisingan rendah. Ini adalah generasi baru pemutus sirkuit SF6 tegangan tinggi yang dikembangkan oleh perusahaan kami.

Lingkungan penggunaan

1. Suhu lingkungan: -40 ℃ hingga+50 ℃

2. Kelembaban relatif rata-rata harian udara sekitar ≤ 95%, rata-rata ≤ 90%

3. Tekanan angin: ≤ 700Pa

4. Ketinggian: ≤ 3000m

5. Intensitas gempa: tidak melebihi 9 derajat.

6. Tingkat pencemaran udara : Tingkat III.

struktur

Pemutus sirkuit SF6 tegangan tinggi mengadopsi prinsip pemutusan otomatis, yang secara signifikan mengurangi diameter dan berat silinder tekanan, menurunkan daya pengoperasian, dan menjadikan pemasangan mekanisme yang dioperasikan pegas menjadi kenyataan. Tiga pemutus sirkuit kutub tunggal dipasang pada mekanisme pegas yang terdiri dari tiga braket, yang dapat dioperasikan dalam satu kutub atau mencapai hubungan listrik tiga kutub. Mekanisme pegas dipasang di sisi braket, dan sistem kontrol kelistrikan ditempatkan di dalam bodi. Badan bagian atas berupa pemutus arus tiang tunggal dengan pemutusan tunggal, tiang tengah berupa badan keramik, dan bagian bawah berupa elemen penyegel, pegas pemecah, dan penyangga.

Pertanyaan Umum

Apa saja bidang penerapan gas SF6?

Gas SF6 umumnya digunakan sebagai bahan isolasi listrik dan termal pada sistem transmisi dan distribusi tegangan menengah dan tinggi.

Ini termasuk:

pemutus arus

beralih perangkat

Transformator daya, tegangan, dan arus

Sirkuit berinsulasi gas

kapasitor

Mengapa SF6 merupakan isolator pilihan untuk pemutus sirkuit dan switchgear?

SF6 dapat secara efektif memadamkan busur yang dihasilkan ketika rangkaian dihubungkan atau diputuskan. Ia juga memiliki konduktivitas termal yang sangat tinggi, terutama pada suhu tinggi, yang membuatnya lebih efektif dalam pembuangan panas dibandingkan udara, nitrogen, atau dielektrik lainnya.
