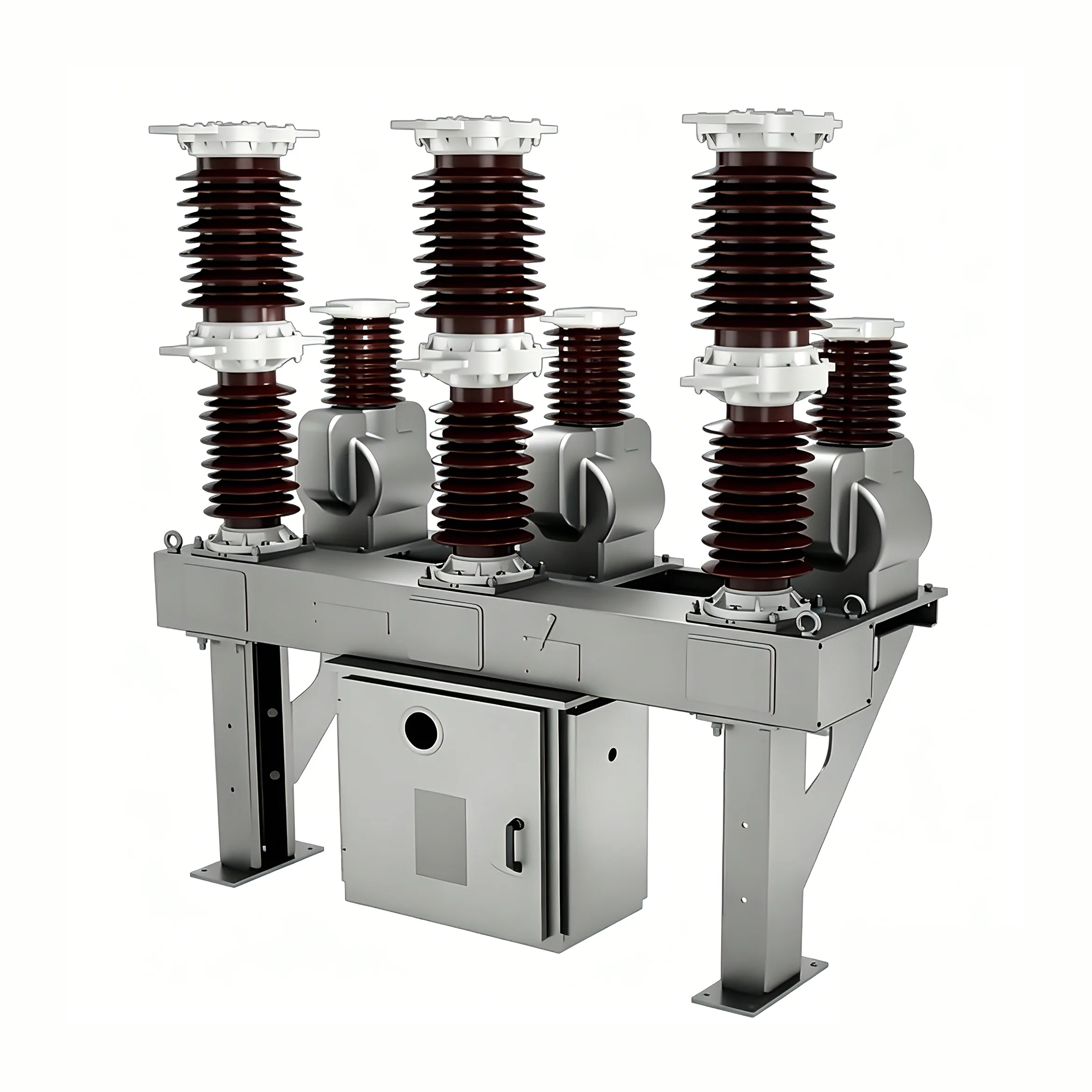

Penutup Sakelar 40.5kv

Pemutus sakelar 40.5kv (selanjutnya disebut sebagai "pemutus sirkuit") adalah pemutus sirkuit vakum luar ruangan generasi baru yang dikembangkan oleh Youbian dengan memperkenalkan teknologi asing yang canggih dan menggabungkannya dengan karakteristik industri tenaga listrik Tiongkok. Terutama digunakan untuk sistem distribusi luar ruangan 10-35kV di jaringan listrik perkotaan dan pedesaan. Dikombinasikan dengan penerapan arus beban, arus beban lebih, dan arus hubung singkat, juga dapat digunakan dalam situasi serupa lainnya.

lingkungan kerja

Suhu lingkungan: -40 ℃ hingga 85 ℃

Perbedaan suhu harian: 25 ℃

Ketinggian: ≤ 2000m

Kecepatan angin tidak melebihi 35m/s

Tidak ada getaran intensitas normal

Tidak ada gas atau media korosif yang kuat (seperti asam, basa, lumpur, dll.)

Tingkat pencemaran : IV

Suhu pengisian daya: -40 ℃ hingga 85 ℃

Fitur

Recloser sakelar 40.5kv adalah produk desain yang disempurnakan yang memenuhi standar ANSI/IEC, dilengkapi dengan aktuator magnetik, perangkat hidup/mati (ACR tipe RCWE tidak memiliki perangkat penutup manual), 3 sensor arus, hingga 3 sensor tegangan, dan lebih banyak fungsi seperti kurva perlindungan (dapat diprogram), logika koordinasi (dapat diprogram), protokol komunikasi yang dapat diprogram, perangkat lunak PC, alat kontrol APP, dll., dan menggunakan pengontrol RWK352.

Recloser sakelar 40.5kv adalah recloser berinsulasi padat yang dilapisi dengan karet silikon dan tidak menggunakan penyegelan gas SF6. Recloser ini memiliki jarak rambat yang tinggi dan tingkat isolasi yang lebih tinggi, cocok untuk sistem hingga tingkat 42kV, BIL200kV。

Recloser sakelar 40,5kV dirancang untuk AC tiga fase 50/60Hz, dengan tegangan pengenal 40,5kV, dan cocok untuk switchgear tegangan tinggi luar ruangan. Terutama digunakan di jaringan listrik perkotaan dan pedesaan, gardu induk, dan sistem distribusi perusahaan industri dan pertambangan, untuk memutus arus beban, arus beban berlebih, dan arus hubung singkat. Karena kinerja khusus pemutus sirkuit vakum, pemutus sirkuit ini sangat cocok untuk aplikasi yang memerlukan pengoperasian sering dan modifikasi bebas oli.

Model pemutus arus ini mengadopsi struktur tiang terpisah tiga fasa untuk memastikan gangguan satu fasa tidak menyebabkan korsleting tiga fasa. Ruang pemadam busur vakum terletak di dalam selongsong insulasi setiap fase, sehingga menghilangkan risiko gangguan hubung singkat yang disebabkan oleh kondensasi. Insulasi eksternal pemutus sakelar 40,5kv terbuat dari resin epoksi luar ruangan impor atau bahan karet silikon, yang memiliki kinerja hidrofobisitas dan anti pengotoran yang sangat baik, sehingga cocok untuk lingkungan luar ruangan dengan persyaratan ketahanan cuaca tinggi dan kondisi pengoperasian yang keras. Pemutus sirkuit memiliki struktur keseluruhan yang kompak, menempati area kecil, ringan, dan mudah dipasang. Bagian dalam kotak diisi dengan minyak transformator, tetapi tidak mengandung gas sulfur heksafluorida, sehingga memenuhi persyaratan transformasi bebas minyak dan perlindungan lingkungan.

Standar produk

Pemutus sirkuit ini mematuhi standar berikut: GB1984: Pemutus sirkuit tegangan tinggi; GB/T11022: Persyaratan Teknis Umum untuk Peralatan Switchgear dan Kontrol Tegangan Tinggi; JB3855:3.6~40.5kV AC Luar Ruangan Pemutus Sirkuit Vakum Tegangan Tinggi DL/T403:12~40. Spesifikasi Teknis Pemesanan Pemutus Arus Vakum Tegangan Tinggi AC 5kV IEC56 : Pemutus Arus Tegangan Tinggi AC
