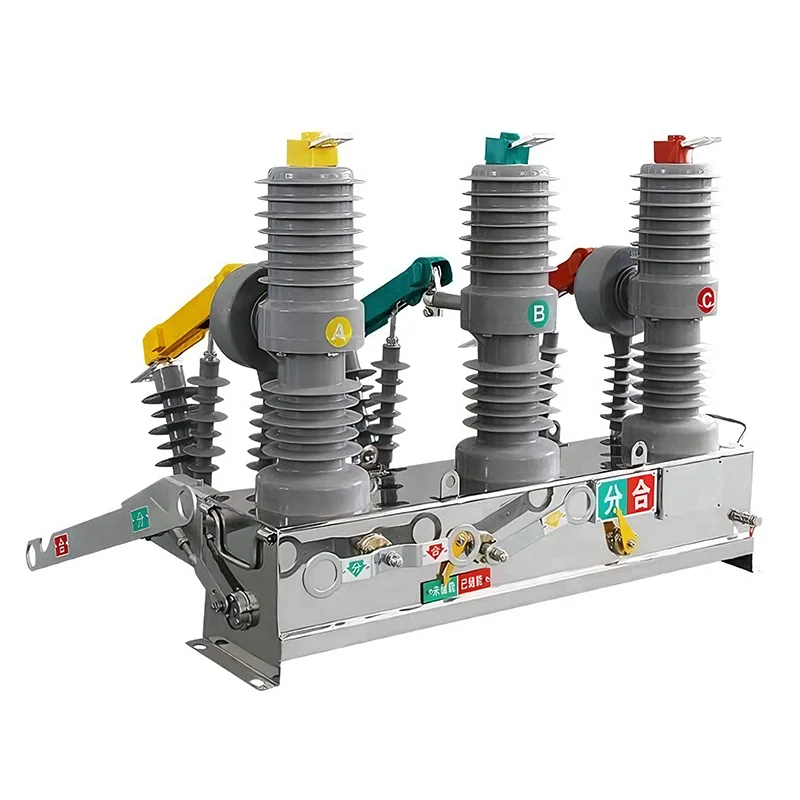

Pemutus Arus Vakum 11 KV

Di Youbian, desain kami berpusat pada standar pengenal 12kV dari Pemutus Sirkuit Vakum 11 kV, yang secara komprehensif mencakup dan mengoptimalkan persyaratan kinerja jaringan listrik 11 kV. Tidak seperti teknologi lama, pemutus sirkuit ini mengandalkan lingkungan vakum tinggi untuk memadamkan busur listrik, sehingga menstabilkan jaringan listrik dan memastikan keselamatan personel.

Pahami teknologi vakum inti

"Vakum" pada Pemutus Sirkuit Vakum 11 Kv mengacu pada lingkungan di dalam ruang pemadam busur vakum (biasanya disebut sebagai botol vakum). Ini adalah inti dari sistem. Karena kekuatan dielektrik (kemampuan isolasi) yang unggul dibandingkan udara atau minyak, vakum dapat mencapai celah kontak yang lebih kecil dan menahan tegangan tinggi.

Saat Pemutus Sirkuit Vakum 11 Kv kami beroperasi, pemisahan kontak terjadi di dalam ruang vakum yang tertutup permanen. Karena tidak adanya molekul gas, hampir tidak ada yang dapat mempertahankan busur, sehingga isolasi kesalahan dapat dicapai dengan cepat.

Peran ruang pemadam busur vakum dalam pemadaman busur

Proses pemadaman busur api peralatan kami tepat dan seketika. Berikut desain kami untuk mengimplementasikan prinsip kerjanya:

1. Pemisahan kontak: Ketika kesalahan terdeteksi, kontak terpisah.

2. Busur uap logam: Karena uap logam pada bahan kontak, busur akan terbentuk sebentar.

3. Difusi cepat: Karena lingkungan vakum, uap logam akan mengembang dan berdifusi dengan kecepatan yang sangat cepat.

4. Pemutus sirkuit penyeberangan nol: Ketika arus melintasi nol untuk pertama kalinya, busur padam karena tingkat pemulihan kekuatan dielektrik yang lebih cepat daripada kecepatan kenaikan tegangan dan menyalakan kembali busur.

Perbedaan antara pemutus sirkuit vakum dan pemutus sirkuit minyak/gas tradisional

Kami menganjurkan peralihan ke teknologi vakum karena teknologi ini menghilangkan tanggung jawab lingkungan dan pemeliharaan yang terkait dengan pemutus sirkuit minyak atau gas model lama. Berikut ini perbandingan mengapa pemutus sirkuit ramah lingkungan merupakan pilihan yang lebih baik untuk infrastruktur modern.

Pemutus Sirkuit Vakum (VCB) Pemutus Sirkuit Oli/Udara

Kemampuan pemadaman busur api: oli vakum (tersegel) sedang/tinggi atau udara bertekanan

Pemeliharaan: Sangat jarang (penyegelan seumur hidup) tinggi (penggantian oli, pembersihan kontak)

Risiko kebakaran: Tidak ada (tanpa minyak dan tanpa SF6) Tinggi (minyak mudah terbakar)

Masa pakai: Panjang (20-30 tahun) Pendek (penuaan seiring penggunaan)

Ukuran: Modular ringkas/besar

Dampak Lingkungan: Perlindungan Lingkungan/Risiko Kebocoran Minyak atau Emisi SF6

Dengan mengadopsi teknologi vakum, Pemutus Sirkuit Vakum 11 Kv kami tidak hanya lebih aman, namun juga secara signifikan mengurangi biaya pengoperasian di seluruh siklus hidup peralatan.

Parameter tegangan dan arus terukur

Meskipun perangkat ini digunakan di jaringan catu daya 11kV, tegangan pengenal Pemutus Sirkuit Vakum 11kV adalah 12kV untuk memastikan margin keamanan yang diperlukan. Nilai arus kontinu menentukan kapasitas beban yang dapat ditahan oleh pemutus sirkuit selama pengoperasian normal. Kami menawarkan konfigurasi yang fleksibel untuk memenuhi persyaratan beban tertentu:

Nilai arus 630A: cocok untuk pengumpan distribusi standar dan beban industri kecil.

1250A hingga 1600A: Dirancang khusus untuk jalur masuk utama dan mesin industri berat.

Kustomisasi: Nilai dengan rating lebih tinggi dapat diberikan berdasarkan konfigurasi switchgear tertentu.

Kapasitas dan kepatuhan pemutusan hubung singkat

Pemutusan gangguan yang aman adalah fungsi paling penting dari setiap pemutus sirkuit vakum. Pemutus Sirkuit Vakum 11 Kv kami memiliki kapasitas pemutusan arus pendek sebesar 20kA hingga 31,5kA, memastikan kemampuan untuk menghilangkan arus gangguan besar secara instan tanpa merusak peralatan hilir.

Kami secara ketat mematuhi standar manufaktur global. Setiap unit dilengkapi dengan pemutus sirkuit vakum (VCB) yang sesuai dengan standar IEC 62271-100, memastikan konsistensi kinerja di antara para penyelam.
