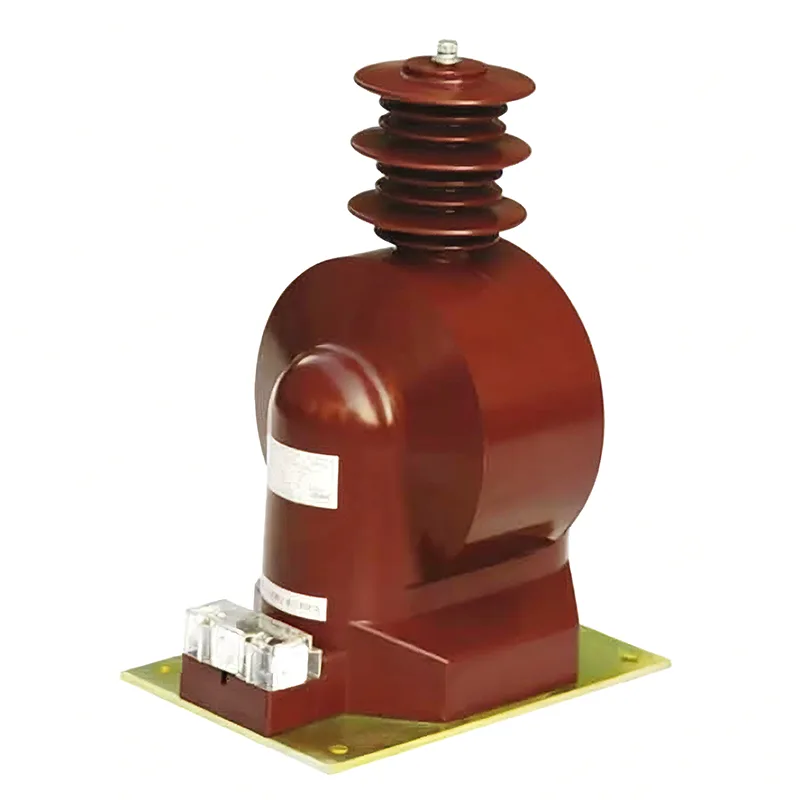

Trafo Tegangan 35 kV

Sebagai produsen trafo tegangan 35 kV berkualitas, Youbian dapat memilih untuk membeli trafo tegangan dari pabrik kami ketika Anda kesulitan memilih atau ragu-ragu. Kami adalah produsen dengan pengalaman bertahun-tahun, peralatan lengkap, dan tim yang dapat menyelesaikan semua masalah untuk Anda.

Apa karakteristik struktural transformator tegangan?

1) Trafo tegangan terendam oli

Trafo tegangan terendam oli dibagi menjadi tipe satu tahap dan seri satu tahap. Tipe single stage dapat digunakan untuk level tegangan 220kV ke bawah, sedangkan tipe seri dapat digunakan untuk semua level tegangan 66kV ke atas. Gulungan primer dan sekunder tipe satu tahap dililitkan pada inti besi biasa, dengan insulasi tidak bertingkat, dan konversi energi dicapai melalui kopling magnetik. Tipe cascade terdiri dari beberapa lilitan primer dengan jumlah lilitan yang sama yang dirangkai pada inti besi yang sama dengan jumlah lilitan separuhnya, disusun dari atas ke bawah dan dihubungkan antara tegangan tinggi dan ground.

2) Trafo tegangan berinsulasi gas SF6

Trafo tegangan berinsulasi gas SF6 terdiri dari casing, selongsong insulasi, inti besi, belitan primer dan sekunder, serta aksesori pemasangan. Gulungan primer umumnya menggunakan belitan berlapis berbentuk pagoda dan dililit secara bertingkat. Gulungan sekunder adalah belitan berlapis, digulung dekat dengan inti besi, yang biasanya berupa inti besi laminasi kolom ganda satu fasa. Trafo tegangan berinsulasi gas SF6 dapat dicocokkan dengan GIS atau digunakan sebagai trafo tegangan berisolasi gas SF6 independen.

Apa metode pengkabelan untuk transformator tegangan?

1) Pengkabelan satu fasa biasanya digunakan pada sistem arus tanah tinggi untuk menentukan apakah tidak ada tegangan atau sinkronisasi pada saluran. Salah satu fasa dapat dihubungkan, tetapi kriteria lainnya adalah menggunakan fasa tegangan bus yang sesuai.

2) Trafo tegangan yang dihubungkan antara dua fasa tegangan terutama digunakan dalam sistem pentanahan arus kecil untuk menentukan apakah saluran berada di bawah tegangan atau sinkron, karena sistem arus pentanahan kecil memungkinkan pentanahan satu fasa. Jika hanya satu trafo tegangan satu fasa ke tanah yang digunakan, jika trafo tegangan tepat berada pada fasa pembumian dan tegangan tanah yang diukur pada fasa tersebut adalah nol, tidak mungkin untuk memverifikasi apakah saluran berada di bawah tidak ada tegangan. Jika salah menilai, dapat menyebabkan penutupan tidak sinkron

Hal-hal berikut harus diperhatikan dalam pengkabelan trafo arus

1) Sisi sekunder trafo tegangan 35 kV tidak boleh dirangkai terbuka pada saat digunakan. Saat membongkar instrumen atau relai saat digunakan, sisi sekunder harus dihubung pendek terlebih dahulu. Selama pemasangan, perkabelan harus dapat diandalkan dan tidak diperbolehkan memasang sekering di sisi sekunder;

2) Sisi sekunder harus memiliki salah satu ujung yang dibumikan. Mencegah kerusakan isolasi pada sisi primer dan sekunder, dan mencegah masuknya tegangan tinggi ke sisi sekunder, yang membahayakan keselamatan pribadi dan peralatan;

3) Perhatikan polaritas saat memasang kabel. Terminal polaritas pada sisi primer dan sekunder transformator arus ditunjukkan dengan huruf.

4) Sisi primer dihubungkan secara seri pada rangkaian, dan sisi sekunder relay atau alat ukur dihubungkan secara seri.
