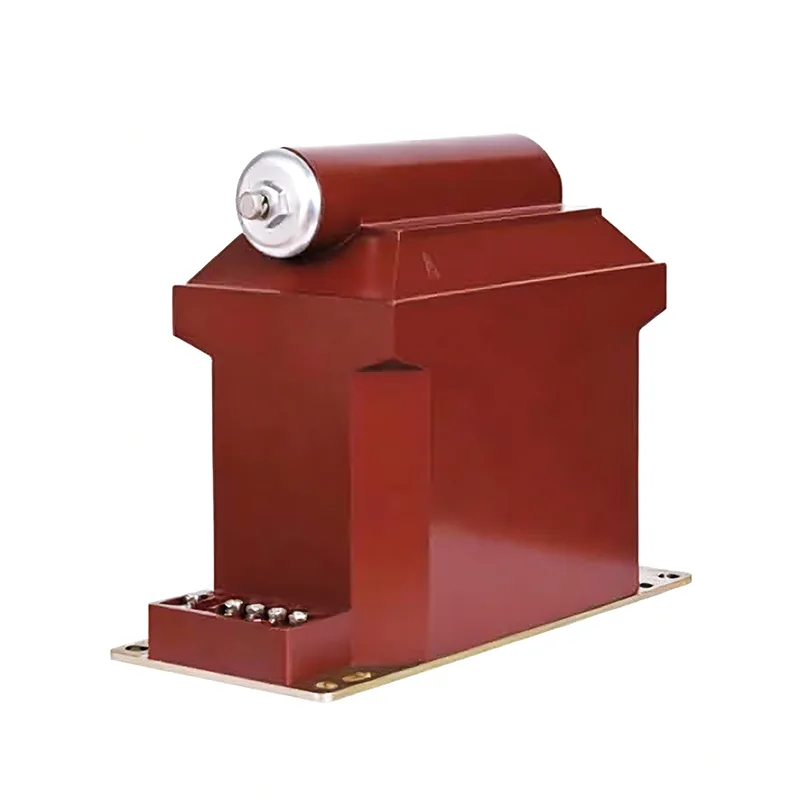

Trafo Tegangan 33 kV

Trafo tegangan 33 kV Youbian yang tahan lama menggunakan teknik belitan dan pelindung khusus untuk kumparan primer dan sekunder untuk meningkatkan distribusi tegangan tegangan. Setiap kumparan diisolasi secara hati-hati dengan film poliester untuk memberikan dielektrik yang tinggi antar lapisan. Pasang struktur belitan yang telah selesai dan inti besi cincin ganda ke rangka penyangga.

Tindakan pencegahan

1. Sebelum dioperasikan, trafo tegangan 1,33 kV harus menjalani pengujian dan pemeriksaan sesuai dengan ketentuan yang ditentukan dalam peraturan. Misalnya pengukuran polaritas, kelompok sambungan, guncangan isolasi, urutan fasa nuklir, dll.

2. Pengkabelan transformator tegangan harus memastikan kebenarannya. Gulungan primer harus dihubungkan secara paralel dengan rangkaian yang diuji, dan gulungan sekunder harus dihubungkan secara paralel dengan kumparan tegangan dari alat ukur yang terhubung, perangkat proteksi relai atau perangkat otomatis. Pada saat yang sama, perhatian harus diberikan pada kebenaran polaritasnya.

3. Kapasitas beban yang dihubungkan ke sisi sekunder trafo tegangan 33 kV harus sesuai, dan beban yang dihubungkan ke sisi sekunder trafo tegangan tidak boleh melebihi kapasitas pengenalnya, jika tidak maka akan meningkatkan kesalahan trafo dan mempersulit pencapaian akurasi pengukuran.

4. Tidak boleh terjadi hubungan pendek pada sisi sekunder trafo tegangan 4,33 kV. Karena kecilnya impedansi di dalam trafo tegangan, jika rangkaian sekunder mengalami hubungan pendek maka akan timbul arus yang besar yang akan merusak peralatan sekunder bahkan membahayakan keselamatan diri. Trafo tegangan dapat dilengkapi dengan sekring pada sisi sekundernya untuk melindungi dirinya dari kerusakan akibat hubung singkat sisi sekunder. Jika memungkinkan, sekering juga harus dipasang pada sisi primer untuk melindungi jaringan listrik tegangan tinggi dari membahayakan keselamatan sistem primer karena kesalahan pada belitan tegangan tinggi atau kabel timah transformator.

5. Untuk menjamin keselamatan manusia bila bersentuhan dengan alat ukur dan relai, belitan sekunder trafo tegangan harus mempunyai titik pembumian. Karena setelah grounding, bila isolasi antara belitan primer dan sekunder rusak, dapat mencegah tegangan tinggi yang membahayakan keselamatan diri pada instrumen dan relay.

6. Sisi sekunder trafo tegangan tidak boleh dihubung pendek.

Untuk isolasi dan perlindungan, komponen secara otomatis dimasukkan ke dalam resin epoksi sikloalifatik hidrofobik (HCEP) dengan tekanan vakum. Bahan HCEP memiliki lintasan busur yang sangat baik, ketahanan terhadap ozon dan ultraviolet, dengan tetap menjaga kekuatan fisik. Sifat permukaan hidrofobik HCEP memastikan kinerjanya yang sangat andal di lingkungan yang lembap, lembap, atau berpolusi.

Dapat digunakan untuk jalur distribusi 35KV, tambang batubara, pembangkit listrik, kereta api, dan pabrik.

Trafo tegangan 33 kV secara ketat mematuhi IEC60044-2; IEC 61869-1,3; ANSI/IEEE C57.13。

aplikasi

Kereta api;Tambang batu bara;Pengukur listrik;pembangkit listrik;Pengukur energi listrik;Pembangkit listrik;Switchgear tegangan menengah;Perusahaan minyak dan gas;Kotak Distribusi Daya;Sistem distribusi daya;Kabinet berinsulasi udara;Kabinet jaringan cincin;Alat ukur;Biro Listrik;Penganalisis kualitas daya tegangan menengah;Perusahaan industri dan pertambangan;

fitur

Berat: 50KG;

Kehidupan pelayanan: 30 tahun;

Bahan: Resin epoksi (HCEP);

Nilai tegangan hingga 36 kV;

Tingkat akurasi: 0,2 0,5 6P 3P;

Aplikasi dalam ruangan 33KV 35KV 36KV;

Desain trafo tegangan kutub tunggal;

Output termal terbatas (VA): 300VA/600VA;

Struktur yang masuk akal, struktur kokoh;

Rasio tegangan terukur: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Nilai Tingkat Insulasi Dasar (BIL) hingga 200 kV;

Hubungan pendek dan ketahanan panas yang sangat baik;
