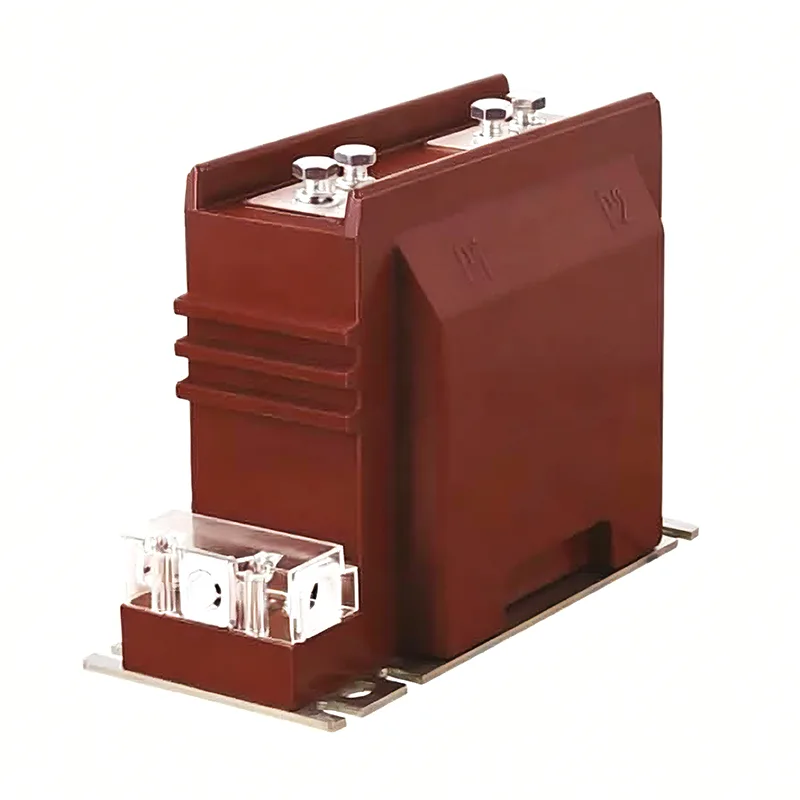

Trafo Arus 11 Kv

Transformator Arus 11 Kv Youbian yang berkualitas tinggi berperan dalam konversi arus dan isolasi listrik. Arus pada jalur pembangkitan, transformasi, transmisi, distribusi, dan konsumsi tenaga listrik sangat bervariasi, mulai dari beberapa ampere hingga puluhan ribu ampere. Untuk kenyamanan pengukuran, proteksi, dan pengendalian, perlu dilakukan konversi ke arus yang relatif seragam. Selain itu, tegangan pada saluran umumnya tinggi, dan pengukuran langsung sangat berbahaya. Dahu Electric dengan hormat mengundang Anda ke pabrik kami untuk membeli trafo arus 11 kV terbaru, terlaris, terjangkau, dan berkualitas tinggi. Kami berharap dapat bekerja sama dengan Anda.

Model Trafo Arus 11 Kv

Huruf pertama: L - trafo arus

Huruf kedua: A - gaya tembus dinding; tipe pilar Z; tipe M-busbar; D - Tipe putaran tunggal; V - struktur terbalik; J - Urutan nol

Untuk tujuan deteksi grounding; W - Anti polusi; R - Tipe belitan telanjang

Huruf ketiga: Z - tipe pengecoran resin epoksi; C - Insulasi keramik; Q - Media berinsulasi gas; W - Khusus untuk perlindungan komputer mikro

Huruf keempat: B - dengan tingkat perlindungan; C - Perlindungan diferensial; tingkat D-D; Q - Tipe yang ditingkatkan; J - ZG yang ditingkatkan

Digit kelima: Nomor seri produk level tegangan

Dasar seleksi

tegangan pengenal

Tegangan pengenal transformator arus harus lebih besar dari tegangan pengenal saluran titik pemasangan.

rasio transformasi

Setiap orang harus menghitung IC arus berdasarkan beban dan memilih rasio trafo arus. Ada berbagai spesifikasi untuk rasio arus pengenal sisi primer transformator arus (seperti 20, 30, 40, 50, 75, 100, 150, 2 × a/C), dan arus pengenal sisi sekunder biasanya 1A atau 5A. Diantaranya, 2 × a/C menunjukkan bahwa terdapat dua rasio arus untuk produk yang sama, yang dapat dicapai dengan mengubah metode pengkabelan bagian penghubung produk. Jika dirangkai seri maka perbandingan arusnya adalah a/c, dan jika dihubungkan secara paralel maka perbandingan arusnya adalah 2 × a/C. Secara umum, pemilihan rasio konversi arus untuk mengukur transformator arus harus memastikan bahwa arus pengenal I1n tidak kurang dari arus beban pada saluran (yaitu, IC yang dihitung). Jika arus perhitungan beban pada saluran adalah 350A, rasio konversi transformator arus harus dipilih sebagai 400/5. Untuk memastikan persyaratan keakuratan Trafo Arus 11 Kv yang digunakan untuk proteksi, rasio transformasi dapat dipilih lebih besar.

Prinsip pemilihan tingkat akurasi: Tingkat akurasi transformator arus yang digunakan untuk penagihan dan pengukuran tidak boleh lebih rendah dari tingkat 0,5; Ammeter yang digunakan untuk memantau besarnya arus beban pada setiap rangkaian masuk dan keluar sebaiknya menggunakan trafo arus level 1,0-3,0. Untuk memastikan bahwa kesalahan akurasi tidak melebihi nilai yang ditentukan, beban sekunder (volt ampere) transformator arus umumnya diverifikasi, dan beban sekunder S2 transformator tidak lebih besar dari beban pengenal S2n, sehingga akurasi yang dipilih dapat dijamin. Rumus verifikasi akurasi: S2 ≤ S2n.
