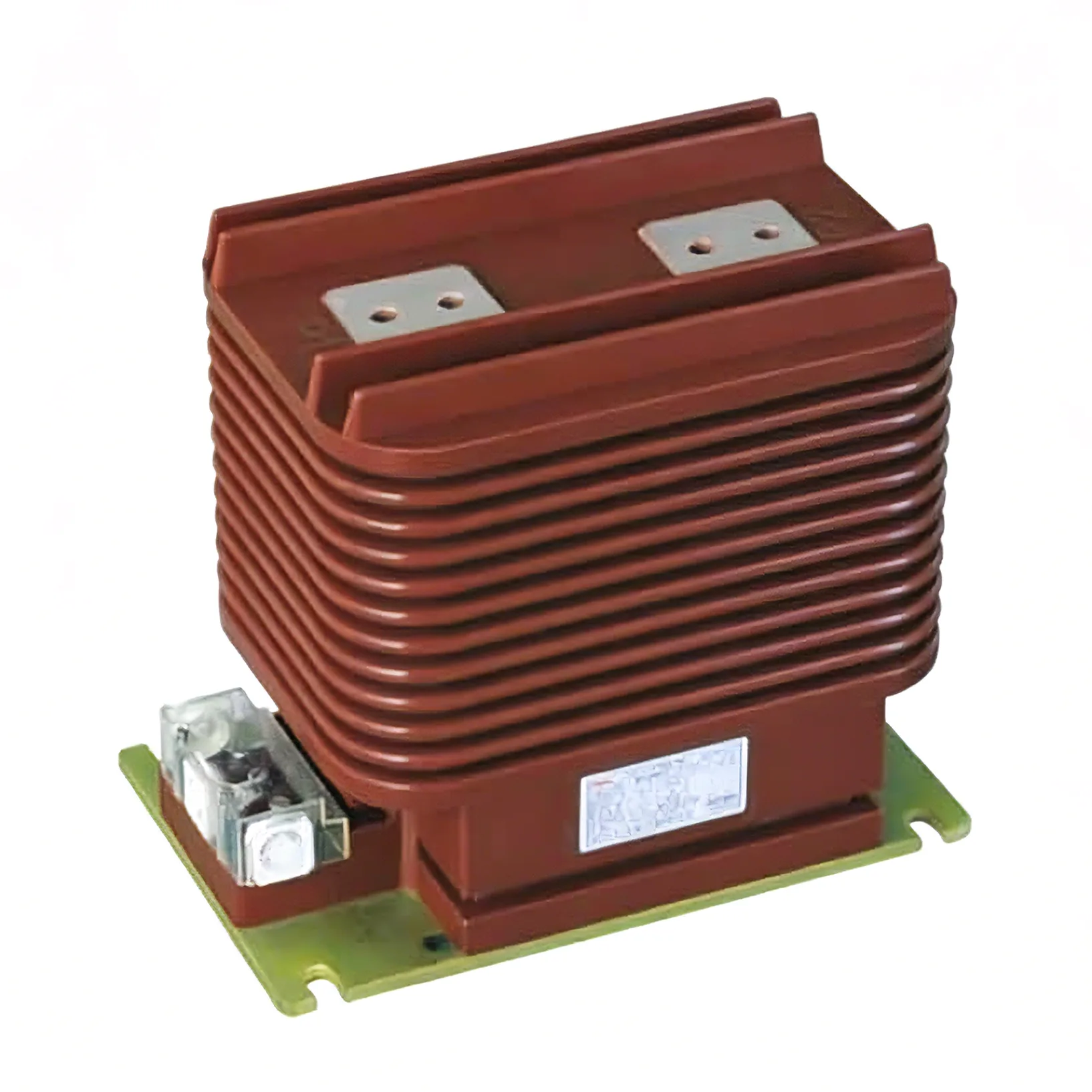

Trafo Arus 24 kV

Trafo arus 24 kV yang diproduksi oleh Youbian merupakan komponen penting dari switchgear dalam ruangan. Jika Anda menggunakan switchgear dalam ruangan, produk kami pasti cocok untuk Anda dan memainkan peran penting dalam sistem kelistrikan modern. Ini tidak hanya mengukur arus, tetapi juga perlu melakukan tugas-tugas penting seperti pemantauan energi dan memastikan kelancaran pengoperasian relai pelindung dalam sistem AC satu fasa dan tiga fasa.

Fitur

Selain sifat dielektrik, resin epoksi juga memiliki kekuatan mekanik yang sangat baik. Bahan ini memiliki kekuatan tarik yang tinggi, yang berarti trafo arus 24 kV dapat menahan tekanan mekanis yang signifikan tanpa deformasi atau patah. Ini memberikan bantuan yang stabil dalam melindungi komponen internal transformator arus dari gaya dan getaran eksternal.

Pengecoran resin epoksi dibuat dengan menuangkan resin epoksi ke dalam cetakan, memberikan isolasi yang sangat aman untuk trafo arus. Proses pengecoran juga memastikan lapisan insulasi yang seragam dan mulus, sehingga secara efektif mencegah kerusakan dan kebocoran listrik. Selain itu, insulasi menghalangi faktor lingkungan seperti kelembapan, debu, dan bahan kimia, sehingga semakin meningkatkan perlindungan komponen internal. Metode manufaktur ini menjamin kualitas dan keandalan coran, menjadikannya salah satu bahan insulasi yang umum digunakan di industri tenaga listrik.

Kabel tembaga biasanya digunakan pada belitan trafo arus 33kV. Bahan-bahan ini memiliki konduktivitas tinggi dan daya tahan mekanis, serta dapat mentransmisikan sinyal arus secara efisien sekaligus menahan tekanan operasional.

Selain fungsinya, trafo arus 33kV Youbian juga dikenal karena komitmennya terhadap kualitas dan inovasi. Ini mengintegrasikan fitur-fitur canggih, menjalani pengujian ketat, dan memenuhi standar industri.

Detail

Desain trafo arus digunakan untuk mengukur dan melindungi fasilitas distribusi tegangan tinggi yang dipasang secara internal

Nilai arus sekunder adalah 5A atau 1A yang dapat digabungkan. Tingkat ketelitian rangkaian pengukuran adalah 0,2S, 0,2, 0,5S, 0,5, 1, 3, dan ketelitian rangkaian proteksi adalah 5P, 10P, dan PS. Trafo memenuhi tingkat akurasi yang disyaratkan dalam kisaran 25% hingga 100% dari beban pengenal.

Batasi arus kerja hingga 120% dari IN. Sesuai kesepakatan antara produsen dan pelanggan, nilai lain dapat diberikan, seperti IN 200%.

CT dibangun sebagai transformator dengan belitan primer tunggal atau ganda. Struktur terkini trafo arus 24 kV ini tidak hanya memungkinkan peralihan pada sisi sekunder, tetapi juga pada sisi primer. Sakelar utama dapat dipasang dengan mudah dengan menghubungkan dua jumper ke sirkuit dengan dua sekrup M12.

Desain trafo arus 24 kV digunakan untuk mengukur dan melindungi fasilitas distribusi tegangan tinggi yang dipasang secara internal.

Nilai arus sekunder adalah 5A atau 1A yang dapat digabungkan. Tingkat ketelitian rangkaian pengukuran adalah 0,2S, 0,2, 0,5S, 0,5, 1, 3, dan ketelitian rangkaian proteksi adalah 5P, 10P, dan PS. Trafo memenuhi tingkat akurasi yang disyaratkan dalam kisaran 25% hingga 100% dari beban pengenal.
