Trafo Arus 10 KV

Mengapa trafo arus 10 kV yang tahan lama milik Youbian menjadi "mata" sistem distribusi? Karena dalam sistem distribusi 10kV, trafo arus merupakan peralatan inti untuk menjamin keamanan dan pengukuran jaringan listrik yang akurat. Mereka seperti "mata" sistem tenaga, mengubah tegangan tinggi dan arus besar menjadi tegangan rendah dan arus kecil secara proporsional, memberikan sinyal stabil untuk pengukuran, perlindungan, dan pemantauan.

Apakah Anda merasa terganggu dengan pemilihan yang sulit, kualitas yang tidak stabil, dan pasokan yang tertunda? Apakah Anda memerlukan trafo arus yang kompatibel dengan switchgear 10kV dan unit utama ring, serta memenuhi persyaratan pengukuran dan proteksi? Lihatlah trafo arus 10 kV Youbian, pasti memenuhi harapan Anda.

Pengenalan Inti Produk

2.1 Definisi Produk dan Peran Inti

Trafo arus (CT) 10 kV merupakan peralatan konversi arus tegangan tinggi yang cocok untuk level tegangan 10kV, termasuk dalam jenis trafo elektromagnetik. Fungsi intinya adalah mengubah arus tinggi pada sisi tegangan tinggi (seperti 100A, 200A, 600A, dll.) menjadi arus sekunder standar 5A atau 1A dengan rasio transformasi tetap, mencapai isolasi listrik antara sistem tegangan tinggi dan sirkuit pengukuran dan perlindungan tegangan rendah, sekaligus memberikan sinyal arus yang akurat untuk pengukuran energi, perlindungan relai, dan pemantauan daya.

2.2 Struktur Produk dan Fitur Teknis

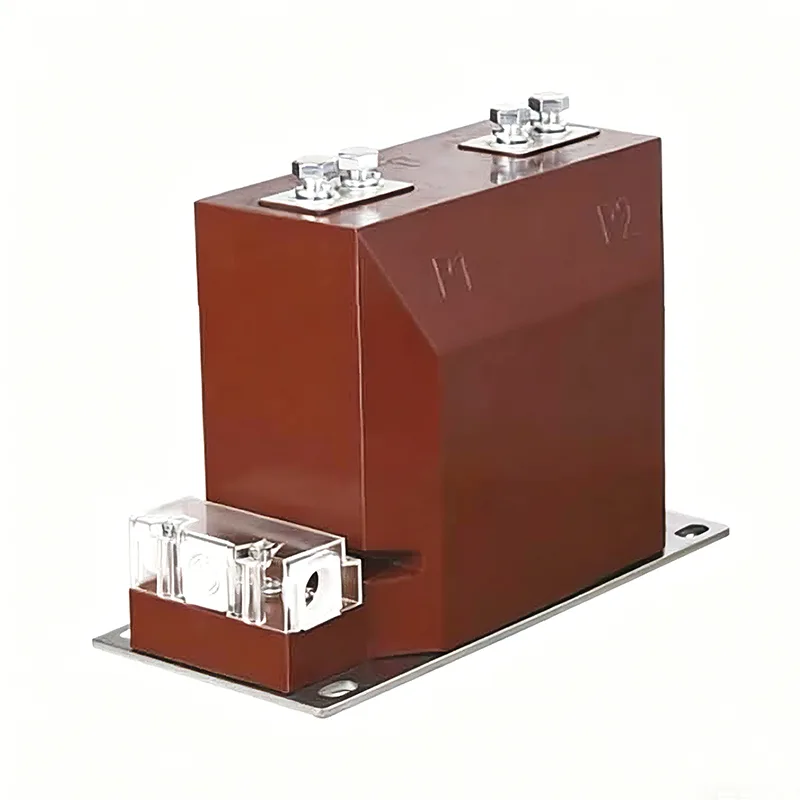

Trafo arus 10 kV ini mengadopsi struktur insulasi pengecoran resin epoksi yang tertutup sepenuhnya, dengan cangkang resin epoksi coklat sebagai badan utama. Terminal P1/P2 dari belitan primer dikeluarkan dengan batang tembaga, dan belitan sekunder dikeluarkan melalui kotak sambungan transparan. Bagian bawah dilengkapi dengan pelat pemasangan baja tahan karat, yang kompatibel dengan ukuran pemasangan switchgear standar.

Struktur yang dituangkan sepenuhnya bebas minyak, tidak memiliki celah udara, tahan lembab, anti pengotoran, dan tahan ledakan, dan dapat beroperasi secara stabil di lingkungan yang keras mulai dari -40 ℃ hingga+40 ℃ tanpa memerlukan perawatan harian;

Youbian mendukung berbagai tingkat akurasi seperti 0,2S dan 0,5 untuk pengukuran, 5P10 dan 10P10 untuk perlindungan, memenuhi kebutuhan pengukuran dan perlindungan berbagai skenario;

Dapat menyesuaikan berbagai rasio seperti 5/5~3000/5A, cocok untuk berbagai spesifikasi sistem distribusi 10kV saat ini;

Inti besi terbuat dari lembaran baja silikon berkualitas tinggi, dan tata letak belitan masuk akal, secara efektif mengurangi pengaruh sisa magnet dan memastikan akurasi pengukuran di bawah pengaruh arus tinggi;

Desain struktural terintegrasi, ukuran kompak, dipasang langsung di switchgear 10kV, unit utama ring, dan gardu tipe kotak, menghemat ruang kabinet.

Keunggulan inti produk

Mulai dari pemilihan bahan inti besi, penggulungan hingga pengecoran resin epoksi, setiap proses transformator arus pelindung 10kV secara ketat mengikuti standar nasional GB 1208-2006 "Transformator Arus". Sebelum meninggalkan pabrik, 100% kesalahan rasio transformasi, kesalahan sudut, tegangan ketahanan isolasi, kenaikan suhu, dan pengujian komprehensif lainnya dilakukan untuk mencegah produk yang tidak memenuhi syarat meninggalkan pabrik;

Untuk kondisi kerja khusus seperti ketinggian tinggi, kelembapan tinggi, dan arus tinggi, tingkat insulasi khusus, rasio transformasi, dan dimensi pemasangan dapat disesuaikan untuk memenuhi kebutuhan pribadi pelanggan;

Trafo arus 10 kV terbuat dari resin epoksi berkualitas tinggi dan lembaran baja silikon impor, yang anti penuaan dan tahan corona, dengan masa pakai lebih dari 30 tahun, dan dapat memperoleh manfaat dari pemasangan satu kali seumur hidup;

Gulungan sekunder dirancang dengan perlindungan sirkuit terbuka untuk mencegah tegangan tinggi membahayakan keselamatan peralatan dan personel, sesuai dengan peraturan keselamatan sistem tenaga.

Aplikasi

Pengukuran energi pada gardu induk 10kV, ruang distribusi, dan gardu induk tipe kotak memberikan data yang akurat untuk penyelesaian tagihan listrik;

Proteksi arus lebih, proteksi pemutusan cepat, dan proteksi diferensial pada switchgear 10kV dan unit utama ring memastikan trip cepat jika terjadi gangguan jaringan listrik;

Pemantauan status operasi jaringan listrik secara real-time melalui sistem otomasi jaringan distribusi dan pemantauan arus jaringan pintar;

Sistem distribusi listrik 10kV di pabrik, pertambangan, dan pusat data menjamin keamanan listrik produksi industri;

Sistem pembangkit listrik fotovoltaik dan proyek tenaga angin yang terhubung ke jaringan 10kV cocok untuk kondisi kerja khusus pembangkit energi baru.

Kasus kekuatan dan kerja sama perusahaan: Kekuatan membentuk kualitas, layanan memenangkan kepercayaan

Zhejiang Dahu Electric Co, Ltd adalah perusahaan penelitian dan pengembangan transformator profesional, produksi, dan penjualan di Cina. Terletak di Kawasan Industri Xiangyang, Kota Yueqing, Provinsi Zhejiang, yang dikenal sebagai ibu kota peralatan listrik di Cina, dengan transportasi yang nyaman dan fasilitas pendukung industri yang lengkap. Perusahaan fokus pada produksi trafo arus dan trafo tegangan dengan level tegangan seperti 10kV dan 35kV. Ini memiliki lini produksi pengecoran resin epoksi yang canggih dan laboratorium pengujian yang komprehensif di Cina. Ini telah menetapkan sistem manajemen mutu ISO9001 dan sistem manajemen lingkungan ISO14001. Produknya telah lulus pengujian dan sertifikasi lembaga resmi nasional dan diekspor ke banyak negara dan wilayah seperti Asia Tenggara, Timur Tengah, dan Afrika.

Perusahaan selalu menganut filosofi bisnis "teknologi terkemuka, berorientasi pada manusia", menjadikan kualitas produk sebagai kehidupan perusahaan, terus berinvestasi dalam penelitian dan pengembangan, terus mengoptimalkan kinerja produk, dan menyediakan solusi peralatan listrik yang hemat biaya kepada pelanggan.
